Технические характеристики
Модель

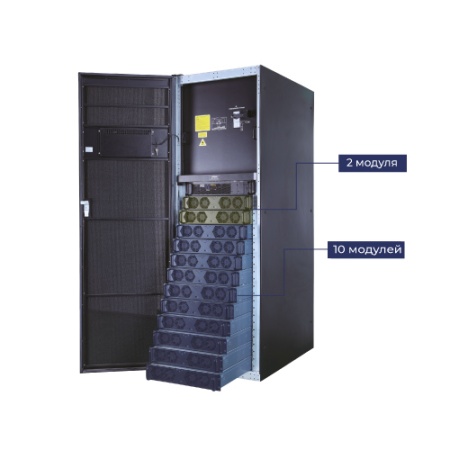

HQ-M80
Номинальная мощность
80 кВА
Мощность силового модуля
20/25 кВА
Вход
Метод подключения
3 фазы+N+PE
Номинальное напряжение
380/400/415 В (межфазное)
Номинальная частота
50/60 Гц
Диапазон напряжения
304–478 В (межфазное) с полной нагрузкой; 304–228 В (межфазное) с линейным снижением нагрузки от 100 до 80%
Диапазон частот
40–70 Гц
Коэффициент мощности
>0,99
Коэффициент нелинейных искажений тока
<3% (линейная полная нагрузка); <5% (нелинейная полная нагрузка)
КПД
Режим работы от преобразователя
≥96%
Энергосберегающий режим ECO
≥98%
Байпас
Номинальное напряжение
380/400/415 В (линейное напряжение)
Диапазон напряжения
Заводская настройка –20... +15%; регулируемый верхний предел: +10%, +15%, +20%, +25%; регулируемый нижний предел: –10%, –15%, –20%, –30%, –40%
Диапазон частот
Номинальная частота 50/60 Гц; Можно задать один из диапазонов ±1 Гц, ±3 Гц, ±5 Гц
Перегрузочная способность
110% при непрерывной работе; >150% в течение 200 мс
Батарея
Тип батарей
Свинцово-кислотные герметизированные с защитой от утечки
Напряжение батареи
±192 В постоянного тока (360–528 В; 30–44 шт. по выбору клиента, по умолчанию 32 шт.)
Зарядная емкость
15%* общей мощности
Максимальная погрешность напряжения
±1%
Кол-во батарей в линейке
Количество батарей по выбору клиента: 30–44 шт.
Выход
Номинальное напряжение
380/400/415 В (межфазное)
Номинальная частота
50/60 ГЦ
Коэффициент мощности
1
Максимальная погрешность напряжения
≤±1,0% при сбалансированной нагрузке; ≤±5,0% при несбалансированной нагрузке
Максимальная погрешность частоты
50/60 Гц±0,01%
Диапазон отслеживания частоты
Настраиваемый, ±0,5... ±5 Гц; заводская настройка ±3 Гц
Коэффициент нелинейных искажений напряжения
≤2% (100% линейной нагрузки), ≤4% (нелинейная нагрузка)
Максимальная погрешность фазового угла для трех фаз
120°±1°
Коэффициент амплитуды нагрузки
3:1
Перегрузочная способность
<105% при постоянной работе; <110% в течение 60 мин; 110–125% в течение 10 мин; >125–150% в течение 1 мин; >150% в течение 200 мс
Система
КПД системы
≥96% в режиме двойного преобразования, ≥98% в режиме ECO
Дисплей
Сенсорный экран + светодиодный
Электромонтаж
Ввод кабелей сверху и снизу
Стандарты
IEC62040-1-1; IEC62040-2; IEC62040-3
Класс защиты
IP20
Защита фидера
В стандартном исполнении: входной разъединитель, по дополнительному заказу: предохранитель
Протокол обмена данными
RS232/RS485/Modbus/карта SNMP (по дополнительному заказу) / беспотенциальный контакт (по дополнительному заказу)
По дополнительному заказу
Пылезащитная сетка, модуль молниезащиты, кабель LBS, сейсмостойкие компоненты, датчик температуры и влажности
Рабочие условия
Температура: 0–40°C; Относительная влажность: 0–95% (без образования конденсата)
Уровень шума
<60 дБ на расстоянии 1 м
Высота над уровнем моря
До 1000 м без снижения заявленных характеристик, выше 1000 м со снижением на 1% за каждые 100 м превышения.
Тип корпуса
Модульный (4 модуля)
Размеры
Система (ШхГхВ, мм)
Система 600 x 880 x 1200
Модуль (ШхГхВ, мм)
Модуль 440 x 690 x 86 (2U)
Масса
Система (кг)
160
Модуль (кг)
25
